Mowldiau Basn Melamine

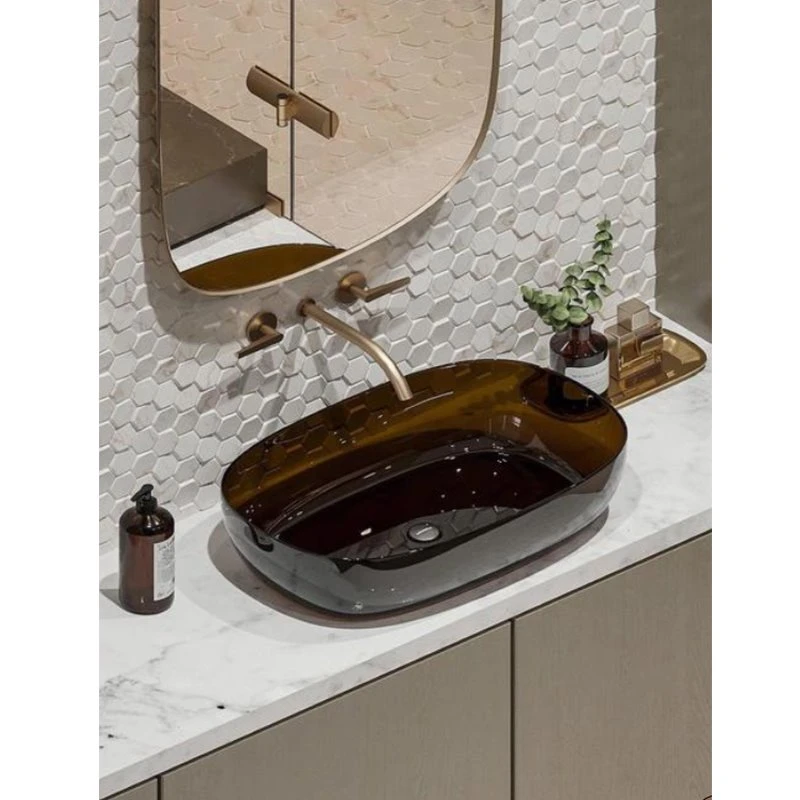

Mae basnau melamin, gyda'u priodweddau rhagorol megis ymwrthedd traul, ymwrthedd tymheredd uchel, a glanhau hawdd, yn cael eu defnyddio'n helaeth mewn ystafelloedd ymolchi cartref, prosiectau gwestai, cyfleusterau cyhoeddus a meysydd eraill. Mae cywirdeb ansawdd ac effeithlonrwydd cynhyrchu basnau melamin yn cael eu pennu'n sylfaenol gan resymoldeb dyluniad llwydni, cywirdeb gweithgynhyrchu, a gallu i addasu prosesau. Bydd yr erthygl hon yn dadansoddi'r mowld basn melamin yn gynhwysfawr o ddimensiynau dealltwriaeth sylfaenol, strwythur craidd, proses weithgynhyrchu, pwyntiau technegol allweddol, a chynnal a chadw.www.jiutaimould.net

I. Dealltwriaeth Sylfaenol a Swyddogaeth Graidd yr Wyddgrug Basn Melamine

1.1 Diffiniad a Nodweddion Addasrwydd

Mae'r mowld basn melamin yn arferiad llwydni arbenigol- wedi'i wneud ar gyfer siapio resin melamin (resin fformaldehyd melamine), sy'n perthyn i'r categori plastig thermosetio

mowldiau. O'i gymharu â mowldiau plastig thermoplastig, mae angen iddo addasu'n union i nodweddion croesgysylltu a halltu resin melamin o dan amodau tymheredd uchel ac uchel, gan sicrhau bod gan y basn gywirdeb dimensiwn sefydlog, gwead arwyneb mân, a phriodweddau mecanyddol dibynadwy ar ôl siapio.

1.2 Swyddogaeth Graidd

Mae swyddogaeth graidd y mowld basn melamin wedi'i grynhoi mewn tair agwedd: Yn gyntaf, mae'n feincnod ffurfio, yn union yn ailadrodd cyfuchlin, diamedr twll, a chrymedd wyneb y basn trwy'r ceudod llwydni i sicrhau cysondeb mewn cynhyrchu màs. Yn ail, mae'n chwarae rhan mewn addasu prosesau, sy'n gofyn am ddargludedd thermol rhagorol a gwrthiant pwysau i gyd-fynd â'r broses ffurfio gwasgu poeth a chyflawni halltu'r resin melamin yn llawn. Yn drydydd, mae'n gwarantu effeithlonrwydd, gyda dyluniad strwythur llwydni gwyddonol yn symleiddio'r broses demoulding, byrhau'r cylch cynhyrchu, a gwella effeithlonrwydd cynhyrchu màs.

II. Cydrannau Strwythurol Craidd yr Wyddgrug Basn Melamin

Mae angen addasu dyluniad strwythurol y mowld basn melamin yn seiliedig ar gymhlethdod siâp y basn, ffurfio paramedrau proses, a nodweddion offer cynhyrchu. Mae'r strwythur craidd yn bennaf yn cynnwys y rhannau allweddol canlynol:

2.1 Ceudod a Chraidd

Y ceudod a'r craidd yw cydrannau swyddogaethol craidd y mowld, gan ffurfio ceudod siapio'r basn melamin ar y cyd. Mae'r ceudod yn cyfateb i siapio wyneb allanol y basn, tra bod y craidd yn cyfateb i'r siapio arwyneb mewnol. Mae cywirdeb prosesu'r ddau yn pennu lefel goddefgarwch dimensiwn ac ansawdd wyneb y basn yn uniongyrchol. Ar gyfer basnau gyda thyllau gorlif a thyllau gosod, mae angen i'r mowld integreiddio strwythurau dyrnu neu farw pwrpasol yn safleoedd cyfatebol y ceudod a'r craidd. Er mwyn sicrhau gwead arwyneb mân y basn ar ôl siapio, mae arwynebau'r ceudod a'r craidd fel arfer angen eu sgleinio'n fanwl, gyda thrachywiredd garwedd arwyneb o Ra0.8μm neu uwch.

2.2 System Arwain a Lleoli

Oherwydd y llwyth pwysedd uchel o 15-30MPa yn ystod y broses ffurfio melamin, rhaid gosod system arwain a lleoli manwl uchel i atal camlinio'r ceudod a'r craidd wrth gau llwydni, a allai arwain at sgrapio cynnyrch. Mae'r system hon yn bennaf yn cynnwys pinnau canllaw, llewys canllaw, a phinnau lleoli. Mae'r pinnau canllaw a'r llewys canllaw yn mabwysiadu gradd cywirdeb ffit clirio H7/f6 i sicrhau bod llwydni'n cau'n llyfn a'i leoli'n fanwl gywir, gan warantu unffurfiaeth trwch wal y basn yn unol â'r gofynion dylunio.

2.3 System Gwresogi a Rheoli Tymheredd

Mae angen cwblhau halltu resin melamin yn llawn o fewn ystod tymheredd penodol o 150-180 gradd, gan wneud y system gwresogi a rheoli tymheredd yn uned swyddogaethol allweddol o'r mowld. Y dull gwresogi prif ffrwd yw agor sianeli gwresogi pwrpasol yn y corff llwydni, gan gyflawni gwresogi unffurf trwy basio trwy olew trosglwyddo gwres neu wreiddio tiwbiau gwresogi trydan. Ar yr un pryd, mae angen i'r mowld fod â synwyryddion tymheredd aml-bwynt ac offer rheoli tymheredd manwl uchel i gyflawni rheolaeth dolen gaeedig fanwl gywir o'r tymheredd mewn gwahanol rannau o'r ceudod, gan osgoi diffygion ansawdd megis halltu anghyflawn, swigod wyneb, a chraciau strwythurol oherwydd tymheredd lleol anwastad.

2.4 System Demoulding

Ar ôl ei halltu, mae gan resin melamin adlyniad penodol i wyneb y llwydni. Mae dyluniad system demoulding wyddonol yn sicrhau y gellir symud y cynnyrch yn llyfn heb niweidio ansawdd yr wyneb. Mae'r system ddymchwel yn cynnwys pinnau ejector, tiwbiau ejector, a phlatiau dymchwel yn bennaf. Mae angen optimeiddio trefniant pinnau ejector yn seiliedig ar nodweddion siâp y basn. Ar gyfer ceudod dwfn neu fasnau arwyneb crwm cymhleth, dylid mabwysiadu dyluniad sy'n cyfuno arae pin alldaflu a llethr dymchwel (1-3 gradd ) fel arfer. Dylai dosbarthiad pinnau ejector sicrhau cymhwysiad grym unffurf i atal anffurfiad lleol o'r cynnyrch wrth ddymchwel. Mae rhai mowldiau manwl gywir hefyd wedi'u cyfarparu â mecanweithiau dymchwel niwmatig ategol i wella effeithlonrwydd dymchwel a chywirdeb cynnyrch ymhellach.

2.5 System wacáu

Yn ystod y broses fowldio melamin, os na ellir rhyddhau'r aer y tu mewn i'r ceudod a'r sylweddau anweddol hybrin a gynhyrchir gan yr adwaith halltu resin mewn pryd, bydd yn arwain at swigod arwyneb a diffyg deunydd lleol yn y cynnyrch. Felly, rhaid dylunio'r mowld gyda system wacáu effeithlon. Fel arfer, gosodir rhigolau gwacáu ar wyneb gwahanu'r ceudod, ymyl y craidd, a chornel strwythurau cymhleth. Rheolir lled y rhigol ar 0.02-0.05mm, ac mae'r dyfnder wedi'i osod ar 0.5-1mm. Gall hyn sicrhau rhyddhau nwy llyfn ac atal gorlif resin yn effeithiol a ffurfio fflach.

III. Proses Gweithgynhyrchu a Llif Mowldiau Basn Melamin

Mae gan weithgynhyrchu mowldiau basn melamin ofynion uchel iawn ar gyfer cywirdeb prosesu, cryfder strwythurol, a gwrthsefyll gwisgo arwyneb. Rhaid iddo ddilyn llif prosesau safonol yn llym. Mae'r broses weithgynhyrchu graidd yn bennaf yn cynnwys y camau allweddol canlynol:

3.1 Dyluniad yr Wyddgrug

Dylunio yw'r cam craidd cyn-gynhyrchu. Mae angen ei wneud yn gynhwysfawr yn seiliedig ar fodel 3D y basn, paramedrau'r broses fowldio, a manylebau offer. Yn gyntaf, mae model solet 3D o'r mowld yn cael ei adeiladu gan ddefnyddio meddalwedd dylunio 3D proffesiynol fel UG a Pro/E, gan ddiffinio'n union baramedrau maint a siapiau wyneb y ceudod a'r craidd. Yn ail, cwblheir cynllun strwythurol y systemau arwain a lleoli, gwresogi a rheoli tymheredd, dymchwel a gwacáu. Yn olaf, cynhelir dadansoddiad efelychu CAE. Trwy feddalwedd dadansoddi llif llwydni, mae'r broses gyfan o lenwi resin a halltu yn y ceudod yn cael ei efelychu i ragfynegi a gwneud y gorau o broblemau posibl megis llenwi annigonol, swigod gweddilliol, ac anffurfiad warpage ymlaen llaw.

3.2 Dewis Deunydd yr Wyddgrug

Mae dewis deunyddiau llwydni yn pennu bywyd gwasanaeth a sefydlogrwydd yr ansawdd mowldio yn uniongyrchol. Ar gyfer amodau tymheredd uchel a gwasgedd uchel mowldio melamin, mae duroedd aloi sy'n gwrthsefyll traul uchel fel P20 a 718H cyn- yn cael eu ffafrio ar gyfer y ceudod a'r craidd. Mae gan y duroedd hyn, ar ôl triniaeth galedu ymlaen llaw, galedwch o HRC28-35 ac mae ganddynt briodweddau torri a chaboli drych rhagorol. Ar gyfer mowldiau â chyfaint cynhyrchu uchel neu ofynion manwl uchel, gellir defnyddio dur wedi'i ddiffodd a'i dymheru fel H13 ac S136. Ar ôl diffodd triniaeth, mae eu caledwch yn cynyddu i HRC45-50, gan wella'n sylweddol ymwrthedd gwisgo a bywyd gwasanaeth y mowld. Mae cydrannau strwythurol eraill y mowld, fel pinnau canllaw a llewys canllaw, fel arfer yn cael eu gwneud o ddur dwyn SUJ2 neu ddur strwythurol aloi 45 # i sicrhau eu bod yn bodloni gofynion cryfder a gwrthsefyll traul.

3.3 Prosesu Mecanyddol

Prosesu mecanyddol yw'r cam craidd i gyflawni cywirdeb llwydni ac mae'n cynnwys y gweithdrefnau canlynol yn bennaf:

Prosesu melino:Defnyddir peiriannau melin CNC manwl uchel i berfformio peiriannu garw a lled-orffen ar y bylchau llwydni, gan ddileu deunydd gormodol yn gyflym a ffurfio'r ceudod, craidd, a phroffiliau strwythurol eraill i ddechrau. Gellir rheoli cywirdeb peiriannu o fewn ± 0.05mm.

Prosesu malu:Mae triniaeth malu manwl yn cael ei wneud ar gydrannau allweddol megis wyneb y llwydni, pinnau canllaw, a llewys canllaw i wella garwedd arwyneb a chywirdeb dimensiwn. Gellir rheoli'r gwastadrwydd o fewn 0.02mm / m.

Peiriannu rhyddhau trydanol (EDM):Ar gyfer arwynebau crwm cymhleth, ceudodau dwfn, slotiau cul ac ardaloedd eraill sy'n anodd eu peiriannu trwy melino mewn ceudodau llwydni, mabwysiadir technoleg peiriannu rhyddhau trydanol. Mae'r siâp gofynnol yn cael ei ffurfio trwy ollwng a chyrydu'r darn gwaith gydag electrod. Gall y cywirdeb peiriannu gyrraedd ± 0.01mm, a'r garwedd arwyneb yw Ra1.6μm.

Peiriannu Gollwng Trydanol Wire (WEDM):Fe'i defnyddir ar gyfer prosesu -safleoedd tyllau manwl uchel a chyfuchliniau megis arwynebau gwahanu llwydni, tyllau pin alldaflu, a thyllau lleoli. Gall y cywirdeb prosesu gyrraedd ± 0.005mm, gan sicrhau bod cywirdeb cydosod pob cydran o'r mowld yn bodloni'r gofynion.

3.4 Triniaeth Wyneb

Gall triniaeth arwyneb wella ymwrthedd gwisgo, ymwrthedd cyrydiad a pherfformiad dymchwel mowldiau. Mae prosesau cyffredin yn cynnwys:

Triniaeth sgleinio:Mae proses sgleinio raddol yn cael ei chynnal ar wyneb y ceudod a'r craidd, o sgleinio bras (Ra3.2μm) i sgleinio lled-fân (Ra1.6μm) ac yna i sgleinio mân (Ra0.8μm ac uwch), gan sicrhau bod wyneb y basn ymolchi ffurfiedig yn llyfn ac yn rhydd o ddiffygion.

Triniaeth nitriding:Mae wyneb y mowld yn destun triniaeth nitriding nwy i ffurfio haen nitrided trwchus gyda thrwch o 5-10 μm. Gall y caledwch wyneb gyrraedd HV800-1000, gan wella'n sylweddol ymwrthedd gwisgo a gwrthiant cyrydiad wyneb y llwydni ac ymestyn ei fywyd gwasanaeth.

Demold cotio:Mae rhai mowldiau manwl uchel yn cael eu chwistrellu â haenau dymchwel sy'n gwrthsefyll tymheredd uchel fel Teflon ar wyneb y ceudod i leihau'r adlyniad rhwng resin melamin ac arwyneb y mowld, gan wella llyfnder dymchwel a chywirdeb arwyneb y cynnyrch.

3.5 Ymgynnull a Dadfygio

Ar ôl i'r gwaith o brosesu pob cydran o'r mowld gael ei gwblhau, rhaid cynnal gweithdrefnau dadfygio llwydni manwl gywir a threialu. Yn ystod y cam cydosod, dylid cydosod y systemau arwain a lleoli, dymchwel, gwresogi a systemau eraill yn llym yn unol â'r lluniadau dylunio i sicrhau bod y cliriadau ffit rhwng cydrannau yn rhesymol a bod y camau gweithredu yn llyfn. Yn ystod y cam dadfygio, dylid gosod y mowld ar yr offer ffurfio melamin, a dylid gwirio'r effaith ffurfio trwy gynhyrchiad prawf ar raddfa fach. Dylid canolbwyntio ar ddangosyddion allweddol megis cywirdeb maint cynnyrch, ansawdd wyneb, a llyfnder dymchwel i'w harchwilio. Dylid gwneud addasiadau wedi'u targedu ar gyfer unrhyw faterion a nodir, megis cywiro dimensiynau ceudod, optimeiddio cromliniau tymheredd gwresogi, ac addasu gosodiad pinnau ejector, hyd nes y gellir cynhyrchu cynhyrchion cymwys yn sefydlog.

4. Pwyntiau Technegol Allweddol yr Wyddgrug Basn Melamine

4.1 Technoleg Rheoli Manwl

Mae gan fasnau melamin ofynion llym ar gyfer cywirdeb dimensiwn, yn enwedig ar gyfer rhannau hanfodol megis tyllau gosod a'r wyneb ar gyfer bondio. Mae angen rheoli'r goddefgarwch o fewn ±0.1mm. Er mwyn cyflawni ffurfiant manwl uchel, dylai'r broses weithgynhyrchu llwydni weithredu rheolaeth fanwl gywir y broses: yn y cam dylunio, defnyddir efelychiad CAE i wneud y gorau o'r strwythur llwydni a rhagfynegi a lleihau anffurfiad ffurfio; yn y cam prosesu, defnyddir offer CNC manwl uchel ar y cyd ag offer megis offer laser ac offer bar bêl i fonitro cywirdeb prosesu mewn amser real; yn y cam cydosod, defnyddir offeryn mesur tri-cyfesuryn ar gyfer archwiliad manwl ystod lawn i sicrhau cliriadau ffit unffurf a sefydlog rhwng y ceudod a'r craidd.

4.2 Technoleg Gwisg Rheoli Tymheredd

Mae rheoli tymheredd unffurf yn elfen graidd ar gyfer sicrhau ansawdd halltu basnau melamin. Gall tymereddau lleol rhy uchel arwain at or- halltu a brau'r resin, tra gall tymereddau rhy isel arwain at halltu anghyflawn ac effeithio ar gryfder. Er mwyn cyflawni rheolaeth tymheredd unffurf, mae'r dyluniad llwydni yn mabwysiadu cynllun sianel wresogi cymesur i sicrhau dosbarthiad gwres unffurf ym mhob rhan o'r ceudod; defnyddir tiwbiau gwresogi trydan manwl uchel ar y cyd â synwyryddion tymheredd aml-bwynt i adeiladu system rheoli tymheredd dolen gaeedig; a gosodir haen inswleiddio ar y cysylltiad rhwng y llwydni a'r offer i leihau colli dargludiad gwres a gwella effeithlonrwydd rheoli tymheredd a sefydlogrwydd.



4.3 Technoleg Addasu Siâp Cymhleth

Ar gyfer basnau melamin wedi'u haddasu gyda siapiau afreolaidd, ceudodau dwfn, a phatrymau boglynnog, mae angen i'r mowld fod â galluoedd addasu siâp effeithlon. Ar gyfer strwythurau ceudod dwfn, mae ongl ddrafft y craidd (fel arfer 1-3 gradd) wedi'i optimeiddio a mabwysiadir dyluniad trawsnewid arc cylchol i osgoi dymchwel crafiadau; ar gyfer arwynebau crwm cymhleth, defnyddir technoleg melino cyswllt pum echel i sicrhau llyfnder a chywirdeb arwyneb y ceudod; ar gyfer patrymau boglynnog, defnyddir peiriannu rhyddhau trydanol manwl uchel neu dechnoleg engrafiad laser i ailadrodd manylion, ac ar yr un pryd, gosodir slotiau gwacáu micro ar ymylon cilfachau'r patrwm i atal diffyg deunydd wrth ffurfio.

5. Cynnal a Chadw a Bywyd Gwasanaeth yr Wyddgrug Basn Melamin

5.1 Cynnal a Chadw Dyddiol a Gofal

Gall cynnal a chadw a gofal gwyddonol ymestyn bywyd gwasanaeth y llwydni yn sylweddol. Dylai cynnal a chadw dyddiol ganolbwyntio ar y pwyntiau allweddol canlynol:

Glanhau a chynnal a chadw:Ar ôl pob rhediad cynhyrchu, rhaid tynnu'r resin gweddilliol ar wyneb y ceudod a'r craidd yn brydlon. Defnyddiwch lanhawr niwtral pwrpasol ar y cyd â lliain meddal i'w sychu i atal y resin rhag halltu ac effeithio ar ansawdd y mowldio dilynol.

Iro a chynnal a chadw:Rhowch olew iro sy'n gwrthsefyll tymheredd uchel yn rheolaidd ar rannau symudol fel colofnau canllaw, llewys canllaw, a phinnau ejector i sicrhau symudiad llyfn a lleihau cyfradd gwisgo.

Archwiliad system rheoli tymheredd:Gwiriwch gywirdeb gweithio tiwbiau gwresogi a synwyryddion tymheredd yn rheolaidd i sicrhau cywirdeb a dibynadwyedd y system rheoli tymheredd. Amnewid unrhyw gydrannau sydd wedi'u difrodi yn brydlon.

Arolygiad manwl:Ar ôl pob 50,000 i 100,000 o gylchredau cynhyrchu llwydni, mae dimensiynau allweddol y mowld yn cael eu harchwilio gan ddefnyddio offeryn mesur cydgysylltu tri-. Os canfyddir traul neu anffurfiad ceudod, dylid cymryd mesurau atgyweirio amserol.

5.2 Ffactorau sy'n Effeithio ar Fywyd Gwasanaeth

Mae bywyd gwasanaeth arferol mowldiau basn melamin fel arfer yn 500,000 i 1,000,000 o fowldiau. Mae'r ffactorau allweddol canlynol yn dylanwadu ar yr oes benodol:

Deunydd yr Wyddgrug:Gall defnyddio dur sy'n gwrthsefyll traul uchel (fel H13, S136) ar gyfer mowldiau gynyddu eu bywyd gwasanaeth o fwy na 50% o'i gymharu â mowldiau wedi'u gwneud o ddur cyffredin.

Cywirdeb gweithgynhyrchu:Gall prosesu a chydosod manwl uchel leihau traul yn ystod y defnydd o fowldiau ac ymestyn eu bywyd gwasanaeth.

Amodau gweithredu:Os yw'r tymheredd ffurfio yn fwy na'r ystod safonol, mae'r pwysau'n amrywio gormod, neu os bydd cynhyrchiad dwysedd uchel parhaus yn cael ei wneud, bydd yn cyflymu blinder a heneiddio'r mowld.

Gofal cynnal a chadw:Gall bywyd gwasanaeth mowldiau sy'n cael eu cynnal a'u cadw'n rheolaidd yn unol â safonau gael eu hymestyn yn effeithiol gan fwy na 30%, tra'n sicrhau sefydlogrwydd ansawdd mowldio.

VI. Casgliad

Mae'r mowld basn ymolchi melamin, fel yr offer craidd wrth gynhyrchu basnau ymolchi, yn pennu ansawdd y cynnyrch ac effeithlonrwydd cynhyrchu yn uniongyrchol trwy ei lefel dylunio, manwl gywirdeb gweithgynhyrchu ac ansawdd cynnal a chadw. Gyda'r farchnad basn ymolchi melamin yn uwchraddio tuag at bersonoli, cywirdeb uchel a bywyd gwasanaeth hir, mae angen i'r diwydiant llwydni dorri trwy dechnolegau allweddol yn barhaus, megis cymhwyso deunyddiau llwydni cryfder uchel newydd, datblygu systemau rheoli tymheredd deallus, ac integreiddio prosesu cyswllt pum echel yn ddwfn ac efelychu CAE. Ar yr un pryd, mae angen cryfhau rheolaeth cynnal a chadw mireinio mowldiau i ddarparu cefnogaeth graidd ar gyfer datblygiad ansawdd uchel y diwydiant basn ymolchi melamin.
