Mowld Chwistrellu Ar gyfer Blwch Trosiant

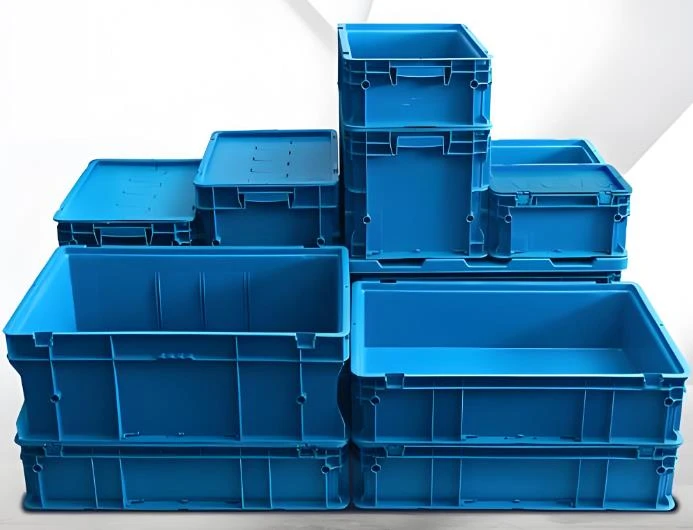

Mae TheTurnover Box yn gydran cragen â waliau ceudod dwfn mawr a thenau. Y prif ddeunyddiau crai yw: PP a HDPE. Nodweddion cynnyrch: arwyneb gwastad mawr, asennau atgyfnerthu wedi'u dosbarthu'n ddwys, handlen / pentyrru dal snap, yn dueddol o warpio, ac mae safleoedd yr asen yn dueddol iawn o ddal aer. Mae'r ffurfiau mowld sylfaenol yn bennaf yn fath o dynnu ceudod sengl a chraidd llithrydd pedair ochr.



I. Prif Gynllun Strwythur Cyffredinol yr Wyddgrug



1. Cynllun Gwahanu

Mae'r arwyneb gwahanu wedi'i osod ar gyfuchlin uchaf agoriad uchaf y corff bocs;

· Dolenni wal ochr a chlampiau terfyn pentyrru corff y blwch → Tynnu craidd llithrydd pedair ochr(y llithrydd llwydni sefydlog yw'r math a ddefnyddir amlaf)

· Strwythur gwrthdro y tu mewn i'r corff bocs (slot mewnol) → Mecanwaith to ar oleddf



2. Dau lwybr ar gyfer gyriant craidd-tynnu

1) Llithrydd piler canllaw ar oleddf:Cost isel, a ddefnyddir yn gyffredin ar gyfer blychau bach a chanolig; yn dueddol o wisgo yn ystod-cynhyrchu cyflymder uchel, gyda{2}}grym tynnu craidd cyfyngedig

2) Silindr -sleidr pedair ochr:Wedi'i ffafrio ar gyfer blychau trosiant mawr, craidd sefydlog-tynnu, strôc y gellir ei reoli, sy'n addas ar gyfer llinellau cynhyrchu awtomataidd; rhaid i'r llithrydd gael system ddŵr oeri annibynnol y tu mewn



3. System alldaflu (y pwynt mwyaf hanfodol, atal marciau gwyn ar yr iselder uchaf a gwaelod)

Tri datrysiad aeddfed:

1. Plât gwthio (plât uchaf) alldafliad [Ffefrir]:Grym unffurf, arwyneb gwastad mawr yn llai tebygol o gael ei niweidio; addas ar gyfer blychau trosiant logisteg safonol

2. Plât gwthio + alldafliad cyfuniad pin:pinnau 增设 ar groesffordd yr asennau, gan ystyried y ffrâm a'r asennau atgyfnerthu gwaelod

3. Strwythur alldaflu eilaidd:Ar gyfer blychau dyfnder tra-uchel-a chynhyrchion sydd â llethr dymchwel bach, cyn-dymchwel yn gyntaf, yna dadfeiliad llwyr i osgoi niweidio corff y blwch

Pwyntiau dylunio: Mae'r pinnau'n osgoi'r wyneb ymddangosiad; wedi'u trefnu'n gymesur; cadw aer-yn gwthio alldafliad ategol i leihau adlyniad gwactod y mowld.





II. System Arllwys (Cymharu Orifices Arllwys)



cynllun	olygfa berthnasol	rhinweddau cymharol
Gât ochr siâp gwyntyll gwaelod -(rhedwr oer)	Blychau cludo safonol, gyda chyllideb gyfyngedig	Mae'r toddi yn cael ei lenwi'n unffurf, gan leihau crebachu gwaelod; mae angen torri'r giât â llaw, gan arwain at wastraff rhan handlen y cynnyrch.
Giât cilfachog ochr-wal	Gofynion ymddangosiad uchel a llinellau cynhyrchu awtomataidd	Castio stopio awtomatig, dim marciau ffroenell castio; ddim yn addas ar gyfer blychau hynod o fawr; mae'r broses yn hir ac yn dueddol o brinder deunydd.
Chwistrelliad aml-pwynt rhedwr poeth (math o falf nodwydd)	Blychau Trosiant mawr, allbwn uchel, mynd ar drywydd cylch byr	Llenwad cytbwys, marciau ymasiad gwan, dim handlen; mae cost y llwydni wedi cynyddu.



Nodyn atgoffa allweddol: Ar gyfer cydrannau mawr, rhaid cynnal dadansoddiad llif llwydni i ragfynegi lleoliad marciau weldio a mannau sy'n dueddol o ddal nwy. Ceisiwch leoli'r marciau weldio mewn ardaloedd nad ydynt yn-llwytho-dwyn ac nad ydynt yn-gweledol.





III. System Oeri (Pennu Warpage a Cylch Mowldio)



Y pwynt poen mwyaf o theTurnoverbox: oeri anwastad → bwa gwaelod ac anffurfiad y pedair ochr.

1. Symud model craidd:defnyddio -platio bloc / chwistrell-ddyfrffordd llif dŵr, gan oeri'n llawn y tu mewn i'r ceudod dwfn;

2. Ceudod model sefydlog, llithrydd pedair ochr:mae gan bob un gylched oeri annibynnol, mae rheolaeth tymheredd yn seiliedig ar barth;

3. Mae'r dyfrffordd 20-30mm i ffwrdd o wyneb y ceudod, ac mae'r dyfrffyrdd yn ddwysach yn y corneli a'r ardaloedd asennau;

4. Dylai'r gwahaniaeth tymheredd rhwng dŵr y fewnfa a'r allfa fod yn Llai na neu'n hafal i 5 gradd; o dan amodau delfrydol, gellir byrhau'r cylch mowldio gan 20% - 30%.





IV. System wacáu (atebion ar gyfer y diffygion aml yTrosiantblwch)



Problem gyffredin: Cronni nwy ar ddiwedd yr asennau atgyfnerthu → Ymylon wedi'u llosgi, swigod, cryfder bondio gwael

1. Slotiau awyrell agored o amgylch yr arwyneb gwahanu, yn y corneli, ac yn lleoliadau'r marciau weldio: dyfnder 0.02 - 0.05mm, lled 6 - 15mm;

2. Defnyddiwch fewnosodiadau i selio'r fent ym mhen yr holl asennau atgyfnerthu a chorneli marw'r snap-mewn rhannau (0.015 - 0.025mm);

3. Cadw bylchau awyru ar wyneb paru'r bloc llithro a'r arwyneb tywys ar oleddf; ar gyfer ardaloedd sydd wedi cronni'n hynod o nwy, gellir mewnosod dur sy'n gallu anadlu.





V. Dewis Deunyddiau Llwydni (PP/HDPE heb gyrydiad, gyda phwyslais ar wrthsefyll traul)



1. Math o economi (o fewn 100,000 o gylchoedd llwydni)Ceudod / craidd yr Wyddgrug: P20 / 1.2311 (HRC28-32); Sylfaen yr Wyddgrug S50C

2. Model cynhyrchu màs cyffredinol (argymhellir yn bennaf)Ceudod / craidd yr Wyddgrug: 718H / 1.2738 (HRC33-38), gyda pherfformiad caboli ac ysgythru da, mae bywyd y gwasanaeth 40% yn uwch na P20, a llwydni blwch HuangyanTurnover yw'r un a ddefnyddir amlaf

3. Cynhyrchu màs tymor hir iawn,gyda ffibr gwydr bach llenwi ceudod yr Wyddgrug yn cael triniaeth nitriding; mae'r bloc llithro sy'n gwrthsefyll traul yn defnyddio aloi copr / aloi caled;

Gall blwch trosiant bwyd, os oes angen atal rhwd, ddewis S136H, bydd y gost yn cynyddu'n sylweddol, ac yn gyffredinol nid yw blychau logisteg cyffredin yn defnyddio
